تتكون جميع الموصلات المصنوعة من الألومنيوم من أسلاك الألمنيوم عالية القوة والمنسوجة في طبقة واحدة أو أكثر من الأسلاك المركزية ذات المقطع العرضي المستدير. كل طبقة لديها 6 سلاسل أكثر من الطبقة السابقة. زادت المرونة العالية لهذه الموصلات من عدد الطبقات في منطقة مستعرضة معينة. تم تصميم هذه الموصلات بشكل عام مع عدد من السلاسل من 61،37،19،7 و 91.

فوائد موصل جميع الألومنيوم

انخفاض الوزن ، سهلة التركيب ، انخفاض الاتصال ، يجعل الموصلات مجدية اقتصاديًا.

تتمتع جميع الموصلات المصنوعة من الألومنيوم بمقاومة عالية للتآكل ، وذلك بسبب التركيب غير المتجانس وجنس هذه الموصلات.

مقارنة بـ ACSR والأنواع الأخرى من الموصلات ، تتميز الکیبلات AAC بوزن أقل (وحدة طول الطول) ، أسهل في التركيب والتركيبات الأكثر بساطة. كل هيكل الألومنيوم في AAC يزيد من مقاومة التآكل للكابل. تُعتبر الکیبلات AAC خيارًا اقتصاديًا هامًا للاستخدام في مجاري النقل والتوزيع في المواقف التي تكون فيها قدرة النقل مهمة ومقاومة ميكانيكية ودرجة حرارة عالية.

AAC :

هذه الکیبلات مناسبة لتوزيع الطاقة الكهربائية في خطوط الجهد ضعيفة ومتوسطة ، والتي هي أقل من المسافة بين الحزم.

ACSR :

هذه الکیبلات مناسبة لتوزيع الطاقة الكهربائية في خطوط الجهد المتوسط والعالي التي يتم فصلها عن الحزم.

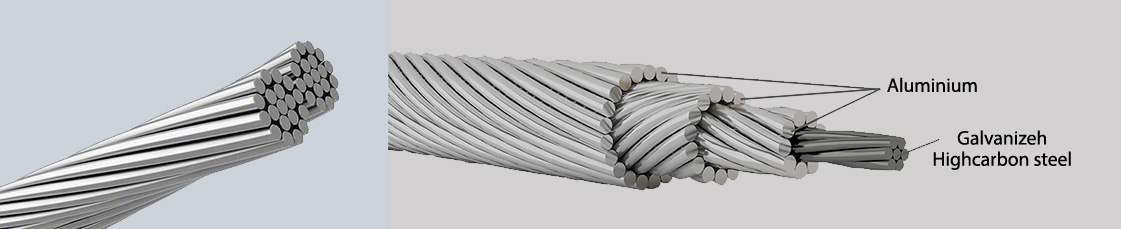

هيكل موصلات الهواء الألومنيوم

في الموصلات الألومنيوم الهواءAAC :

مرحلة التوصیل :

الألومنيوم تصلب

في الموصلات الألومنيوم الهواء ACSR :

الجزء المركزي:

واحد أو سبعة خيوط ملتوية من الصلب المغلون عالي الكربون.

هادی :

امتدت الألومنيوم بقوة حول أسلاك الفولاذ المركزية.



معيار مرجعي لموصلات الهواء الألومنيوم

AAC : BS 215 , DIN 48201

ACSR : IEC 1089

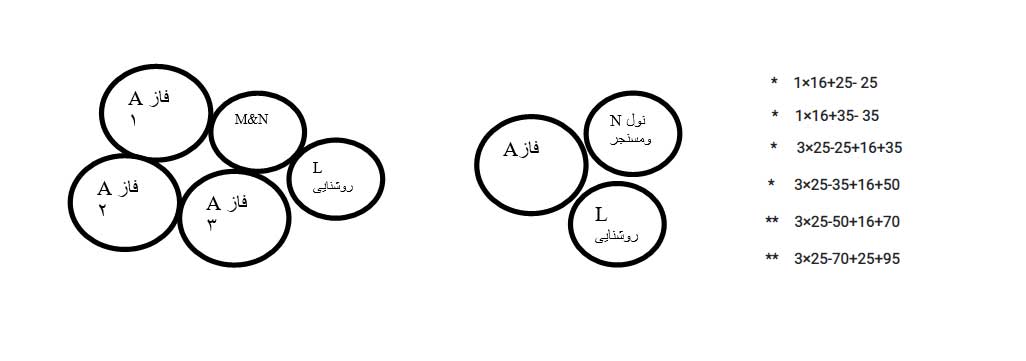

المواصفات الفنية للموصلات ACSR تستخدم لاغية Messenger



المواصفات الفنية للموصلات ACSR مورد استفاده برای نول Messenger
ردیف	وصف الشخصية			واحدالمقطع العرضي للجزء الألومنيوم من القطب موصل و	Messenger
					25 WEASEL	35 FOX	50 FERRIT	70 MINK
1المقطع العرضي		مجموع قناة الألومنيوم مع سوار الصلب		mm2	36.8	42.7	49.5	72.6
		جزء موصل الألومنيوم			31.6	36.7	42.4	63.1
2	تحصیلاتAL/St	تعداد		n	6/1	6/1	6/1	6/1
		قطر		mm	2.59/2.59	2.79/2.79	3.00/3.00	3.66/3.66
3	قطر السلك الاحتفاظ	لخت		mm	7.77	8.37	9.00	10.98
		با عایق			9.77	10.37	11.00	12.98
4	طول وحدة الوزن Messenger	لخت		Kg/km	128	147	171	255
		با عایق			170	193	228	326
5	تمزق قوة الحد			kgf	1163	1347	1551	2224
6سمك متوسط العزل				mm	0.907	0.782	0.676	0.451
7المقاومة الكهربائية القصوى	DC در C  ْ 20			Ω/km	1.07	1.07	1.25	1.25
8سمك الحد الأدنى بقعة العزل				mm	180	175	170	170
9	متوسط قوة الشد لكل مجال		آلومینیوم	mm2×N	1320	1320	1320	1320
			فولاذ
10معامل مرونة النهائي				MPa	79000	79000	79000	79000
11معامل التمدد الخطي				c ْ1/	18.6*10-6	18.6*10-6	18.6*10-6	18.6*10-6



* AC / DC FOX = 42 ميجابايت (متوافق مع BS-215) محدد AC / DC لتمكينني من الاتصال بـ 35 MOSOLEL الألومينا

** N / A AC / N ACSR نوع MINK = 72 MEM 2 (من المفيد BS-215) غسالة صحون 70

ALUMINIUM CONDUCTOR STILL REINFORECED                     ACSR  أنابيب مصنوعة من النحاس وسبائك الألومنيوم

تيار		تمزق القوة (نيوتن)	مقاومت DC (أوم / كم)	الوزن (كجم / كم)			المقطع العرضي (مم ²)				القطر النهائي (مم)	عدد وقطر السلك (مم)			علامة تجارية
المناطق قائظ (أمبير)	المناطق المعتدلة (آمپر)			کل	فولاذ	آلومینیوم	کل	فولاذ		آلومینیوم		فولاذ		آلومینیوم
Current rating		Nominal breaking load (N)	Maximum DC resistance at 20C Ω/km	Weight			Area				Overall diameter (mm)	Stranding and wire diameter			Code name
Tropical amp	Temperate amp			Total kg/km	Steel kg/km	Aluminum kg/km	Total mm)2)		Steel (mm)2	Aluminum (mm)2		Steel (mm)	Aluminum (mm)
84	134	11400	0.9077	128	41	87	36.88		5.27	31.61	7.77	1/2.59	6/2.59		Weasel
93	147	13200	0.7822	149	48	101	42.77		6.11	36.66	8.37	1/2.79	6/2.79		Fox
103	174	21800	0.4541	255	82	173	73.71		10.53	63.18	10.98	1/3.66	6/3.66		Mink
153	278	32700	0.2733	394	106	288	118.5		13.50	105.0	14.15	7/1.57	6/4.72		Dog
155	287	40900	0.2712	450	160	290	126.2		20.44	105.8	14.57	7/1.93	7/4.39		Hyena
178	386	79800	0.1576	842	335	507	226.2		42.77	183.4	19.53	7/2.79	30/2.79		Lynx
181	368	62520	0.1696	687	217	470	198.26		27.81	170.45	18.31	7/2.25	26/2.89		Linnet

المعايير: الأسلاك عالية الكربون مع طلاء المغلون :  ASTM B498 – 93     سلك الألمنيوم : ASTM B233   موصلات:  (IEC888,889,1089) BS 215-



  قناة الأسلاك النحاسية                                                  Bare, Hard-Drawn Copper Conductors

سعة التدفق

)آمپر(	مقاومة DC عند 20 درجة مئوية (Ω/km )	تمزق القوة )نیوتن(	وزن تقریبی (kg/km)	قطر نهایی ) میلیمتر(	مفتولها			المقطع العرضي الحقيقي )میلیمتر مربع(	العنوان المقطع العرضي )میلیمتر مربع(
					قطر )میلیمتر(		تعداد
Continuous lending capacity (A)	Maximum DC resistance at 20C Ω/km) )	Nominal  breaking load ( N)	Weight (Kg/km)	Conductor diameter mm	Wires			Design cross section mm2	Nominal cross section mm2
					Diameter mm))	Number
125	1.139	6370	143	5.1	1.7	7		15.89	16
160	0.746	9720	219	6.3	2.1	7		24.25	25
200	0.526	13770	310	7.5	2.5	7		34.36	35
250	0.366	19790	447	9.0	3.0	7		49.48	50
250	0.376	19400	438	9.0	1.8	19		48.36	50
310	0.279	26380	597	10.5	2.1	19		65.82	70
380	0.193	3810	816	12.5	2.5	19		93.27	95
440	0.153	4780	1061	14.0	2.8	19		117.0	120
510	0.124	6010	1337	15.7	2.25	37		147.1	150
585	0.0991	7420	1651	17.5	2.5	37		181.6	185
700	0.0754	9910	2208	20.0	2.25	61		242.5	240
800	0.0601	12235	2726	22.5	2.5	61		299.4	300
960	0.0470	16345	3643	26.0	2.89	61		400.1	400
1110	0.0366	20420	4551	29.1	3.23	61		499.0	500
